Energie aus Luft, Sonne, Erde und Wasser

Es ist an der Zeit, mit erneuerbarer Umweltenergie sicher, sauber und unabhängig Ihr Gebäude zu beheizen

H2Q Systems macht Ihnen den Umstieg auf ein professionelles Heiz- und Kühlsystem mit Luft-Wasser Wärmepumpe besonders einfach

H2Q Systems GmbH - Clever, effizient, sauber.

Die innovative Speicher- und Regeltechnik kombiniert mit erneuerbaren Energiequellen (Luft-Wasser Wärmepumpe) macht es möglich, dass das H2Q-Energiespeichersystem im Winter nicht nur effizient heizen, sondern im Sommer äußerst komfortabel kühlen kann.

Das von H2Q Systems entwickelte 2-Speicher-System zur variablen Temperatursteuerung verbessert die Effizienz der Anlage wesentlich. Für die benötigte Wärme bzw. Kühlung innerhalb des Heizsystems steht ein Speicher zur Verfügung, zur gleichzeitigen Erwärmung Ihres Brauchwassers ein zweiter Speicher.


Auf diese Weise können das ganze Jahr über Gebäude äußerst wirtschaftlich temperiert werden. Eine zusätzliche Klimaanlage wird nicht benötigt. Die modulare Systembauweise macht dies schon für kleinste Gebäudegrößen mit weniger als 100 qm bis hin zu Industriegebäuden mit mehreren 1.000 qm möglich. Das H2Q Heiz- und Kühlsystem lässt sich somit in fast alle Gebäude integrieren und das ohne aufwändige Installationsarbeiten oder zeitraubende Baugenehmigungen (wie z.B. bei Erdwärmesonden-Systemen).


Innovative Systemtechnik für mehr Effizienz und Wirtschaftlichkeit.
Entdecken Sie neue Perspektiven. Mit H2Q Systems.

Mehr Effizienz im System

Vorteilsargumente für Endkunden

Für Neubau, Modernisierung und Altbausanierung

Für alle privaten, gewerblichen sowie industriellen Anwendungen
Einzigartig effizientes 2-Speicher-Prinzip für optimale Energiespeicherung
Bedarfsabhängige Wärmeerzeugung in Abhängigkeit von der Außentemperatur

Effiziente Nutzung der Wärmepumpe durch intelligentes Energiemanagement-System
Vollautomatischer Heizbetrieb von - 25 bis + 45 ºC (ohne elektrische Zuheizung)
Hygienische Trinkwassererwärmung (bis 20 Liter / Minute ohne Temperaturabfall)
Preiswerte und schnelle Installation durch vorgefertigte Montagegruppen (ohne Baugenehmigung / Erdarbeiten)
5 Jahre Garantie bei Abschluss eines Wartungsvertrages mit einem Fachunternehmen
Serienmäßig für Heiz- und Kühlbetrieb ausgelegt
Sicher, sauber und leise im Betrieb
Keine Gefährdung durch Brennstofflagerung (keine Explosionsgefahr)
Einbindung weiterer Wärmeerzeugung möglich (z.B. Holz, Pellets, Gas, Öl, Solar)
Geringe Baukosten im Neubau (kein Schornstein, Heizungsraum, Brennstofflager)

Vorteilsargumente für Fachhandwerk

Unterstützung bei Planung und Dimensionierung der Anlage
Einzigartiges „plug-and-heat“ Systemkonzept, dadurch zeitsparende Montage
Leistungsbereich von 4 kW bis 98 KW (in Serie), höhere Leistungsstufen durch Kaskadierung, individuelle Planung und Fertigung
1-phasiger Stromanschluss (230 Volt) bis 12 kW Heizleistung möglich
Niedriger Anlaufstrom (< 5 Ampere)

Umfassende Systemkompetenz für mehr Komfort,
Nutzen und Wirtschaftlichkeit

Wirtschaftlich Heizen und Kühlen

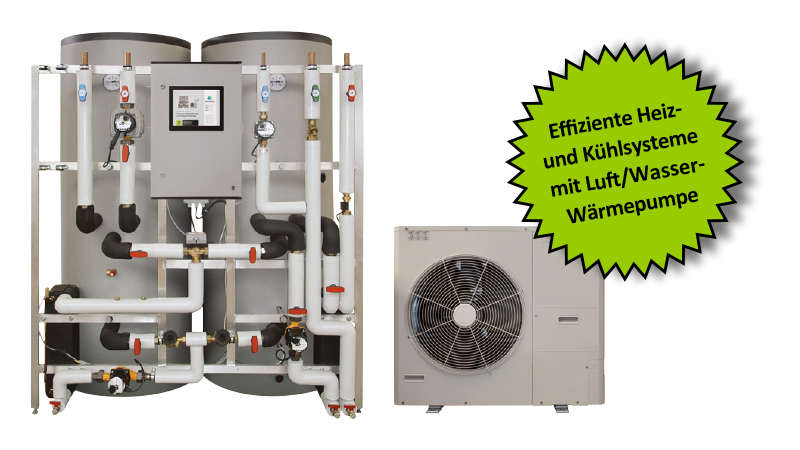

Das Heiz- und Kühlsystem von H2Q Systems besteht aus einer kompakten, außen aufgestellten Split-Wärmepumpe sowie einem Energiespeichersystem im Gebäude. Beide Komponenten werden über dünne Kältemittelrohre miteinander verbunden. Die leistungsfähige Wärmepumpe entzieht der Umgebungsluft Wärme und überträgt diese auf das im Haus installierte Energiemanagementsystem auf das Heizsystem.


Im Sommer kann dieser Prozess umgekehrt werden. Überschüssige Wärme wird dann aus dem Gebäude nach draußen transportiert. Durch Absenkung der Vorlauftemperaturen im Wärmeverteilsystem lassen sich Innenräume angenehm kühlen (passive Kühlung). Da die kompakte Wärmepumpe bereits ab Werk mit Kältemittel R410A befüllt ist, erfolgt die Anbindung zum Energiespeichersystem im Gebäude einfach und flexibel. Entfernungen von etwa 30 Metern und mehr sind technisch realisierbar. Ein geeigneter Aufstellort für die Wärmepumpe sollte zur Verfügung stehen.


Die Invertertechnologie der Wärmepumpe ermöglicht bedarfsgerechtes Heizen und bietet hohen Komfort und Wohlbefinden. Aufgrund der stufenweise modulierenden Betriebsweise der invertergeregelten Kompressoren verringert sich der Energieverbrauch zusätzlich. Die Leistung der Wärmepumpe lässt sich somit optimal den klimatischen Bedingungen anpassen. Die Installation der Heiz- und Kühlanlage ist aufgrund vorgefertigter „plug-and-heat“ Systemkomponenten besonders einfach und preiswert. Alle Steuer- und Regelkomponenten sind bereits enthalten. Zudem entfallen aufwändige Erdarbeiten (z.B. für die Erschließung von Erdwärmesonden) sowie Baugenehmigungen, die zusätzlich Zeit und Geld kosten.


Eine Anbindung an vorhandene Wärmeverteilsysteme (beispielsweise im Sanierungsfall) ist ohne Probleme möglich. Ob mit Heizkörper oder Flächenheizsystem, das H2Q Energiespeichersystem ist offen für alles. Weitere Wärmeerzeuger (z.B. Solaranlage, Öl- oder Gasheizung, Kaminofen, Pelletheizung) können jederzeit flexibel an das Energiespeichersystem angeschlossen werden.

Mit Effizienz in die Zukunft

Das Heiz- und Kühlsystem von H2Q Systems in Kombination mit der leistungsgeregelten Invertertechnologie der Luft-Wasser Wärmepumpe ist eine echte Alternative zu herkömmlichen Heizsystemen. Aufgrund der geringen Betriebskosten rechnet sich der Umstieg im privaten Gebäude ebenso wie im gewerblichen bzw. industriellen Anwendungsbereich bereits in wenigen Jahren. Leistungsstarke Heiz- und Kühltechnik von H2Q Systems.

Leistungsfähige Energiesysteme für alle Anwendungen

Die Funktionsweise des H2Q Heiz- und Kühlsystems

Durch moderne Luft-Wasser-Wärmepumpentechnik wird natürliche Umweltwärme aus der Luft effizient in Heizwärme umgewandelt. Der Wärmequelle Luft kann hierbei ganzjährig genügend Wärmeenergie entzogen werden, um das H2Q Heiz- und Kühlsystem wirtschaftlich und mit besonders hohen Wirkungszahlen (Jahresarbeitszahl / COP > 3,25 bei A2/W35) betreiben zu können.

Das von H2Q Systems entwickelte Energiemanagement-System regelt und überwacht vollautomatisch die Energieverteilung im Gebäude und gewährleistet
so die effiziente Nutzung der gewonnenen Umweltenergie.


Innovative Haustechnik für alle Gebäudetypen.


Das H2Q Heiz- und Kühlsystem ist in seiner Funktion einzigartig. Durch Energiespeicherung in zwei getrennten Pufferspeichern können auf besonders effiziente und wirtschaftliche Art und Weise die benötigte Heiz-/ Kühlanforderungen sowie komfortable Warmwasserbereitung bis max. 55 °C (bei hoher Entnahmekakazität bis 20 Ltr./Min.) abgedeckt werden.

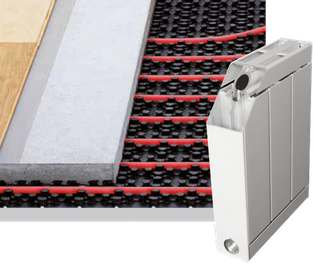

Ein Vorteil, der sowohl in privaten Gebäuden wie auch in gewerblichen oder industriellen Anwendungen attraktiv ist. Die Wärmeverteilung im Gebäude erfolgt über ein konventionelles Heizungssystem mit Heizkörpern oder einem Flächenheizsystem (Fußboden-, Wand-, bzw. Deckenheizung). Je nach Gebäudetyp ist der wirtschaftliche Betrieb mit beiden Wärmeverteilsystemen möglich. Im Modernisierungsfall gibt eine Situationsanalyse vor Ort Aufschluss darüber.

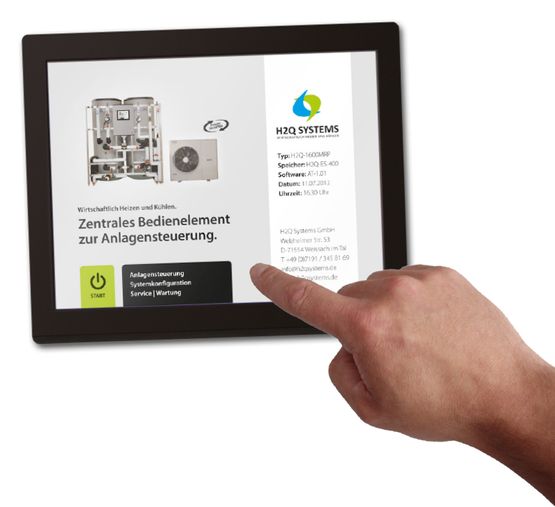

Übersichtliche Benutzeroberfläche für einfache Bedienung

Perfekte Systemregelung auf Knopfdruck

Die von Grund auf neu konzipierte Bedienkonsole bietet dank dem vollautomatisch geregelten, intuitiv zu bedienenden und grafisch übersichtlichen Bedienfeld optimale Vorraussetzungen für eine effiziente Anlagensteuerung. Alle wesentlichen Systemdaten wie Betriebszustände, Temperaturangaben sowie Leistungskennzahlen sind direkt per Knopfdruck abrufbar. Die Bedienung des Heiz- und Kühlsystems ist für den Anlagenbetreiber somit besonders einfach.

  • Einfache Bedienung mit Touch-Screen (10“ XGA-Display)
  • Übersichtliche Benutzeroberfläche mit grafischer Anzeige
  • Darstellung von Betriebsprogrammen, Leistungskennzahlen, Temperaturen, Heizkurven sowie weitere Zusatzfunktionen
  • Vollautomatische witterungsgeführte Regelung
  • Fernwartungsfunktion optional erweiterbar

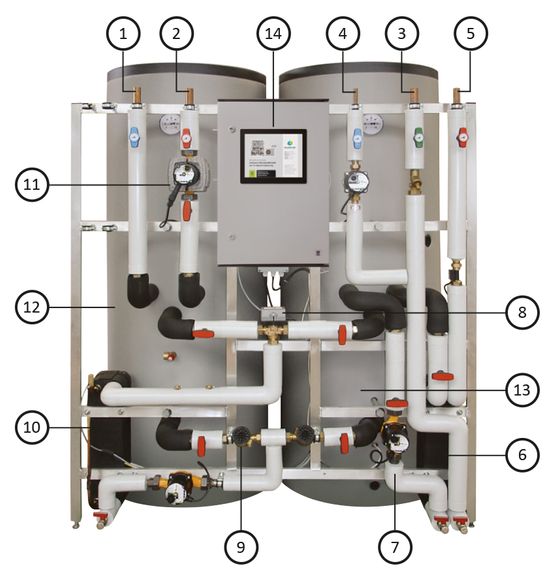

Der Aufbau des Energiespeichersystems

  1. Rücklauf Heizung / Kühlung
  2. Vorauf Heizung / Kühlung
  3. Anschluss Kaltwasser
  4. Zirkulation Brauchwasser
  5. Anschluss Warmwasser
  6. Wärmetauscher Trinkwasserbereitung
  7. Primärerzeugung Trinkwasser
  8. Umschaltventil (Heiz-/ Kühlbetrieb, Trinkwasserbereitung)
  9. Wärmemengenzähler Heizkreis
  10. Wärmetauscher Heiz-/ Kühlkreislauf (Anschluss der Slit-Wärmepumpe)
  11. Umweltpumpe Heizkreis(Energieeffizienzklasse A)
  12. Pufferspeicher Heiz- / Kühlbetrieb
  13. Pufferspeicher Trinkwasserbereitung
  14. Systemsteuerung / Bedienmenü

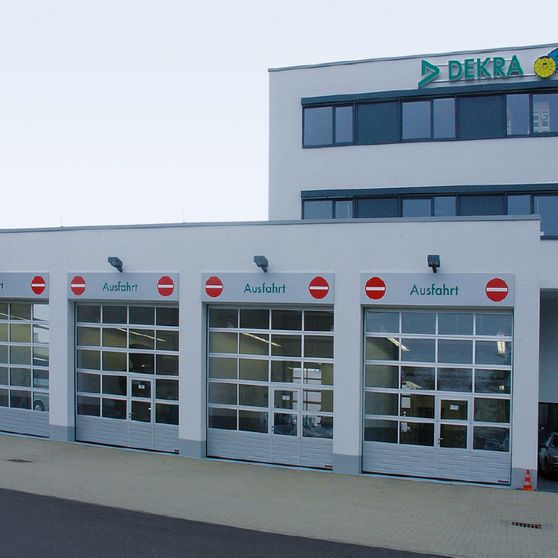

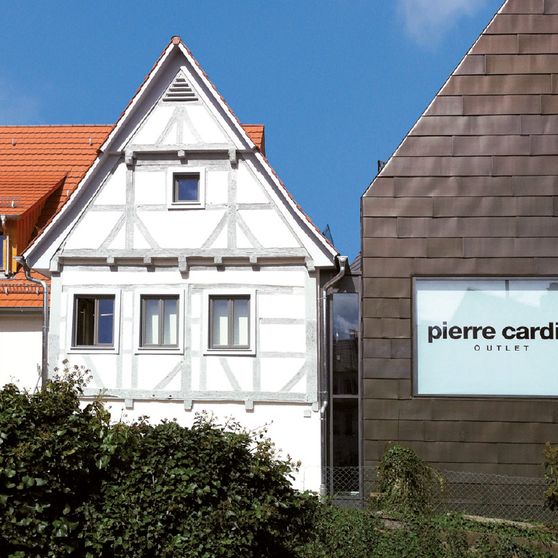

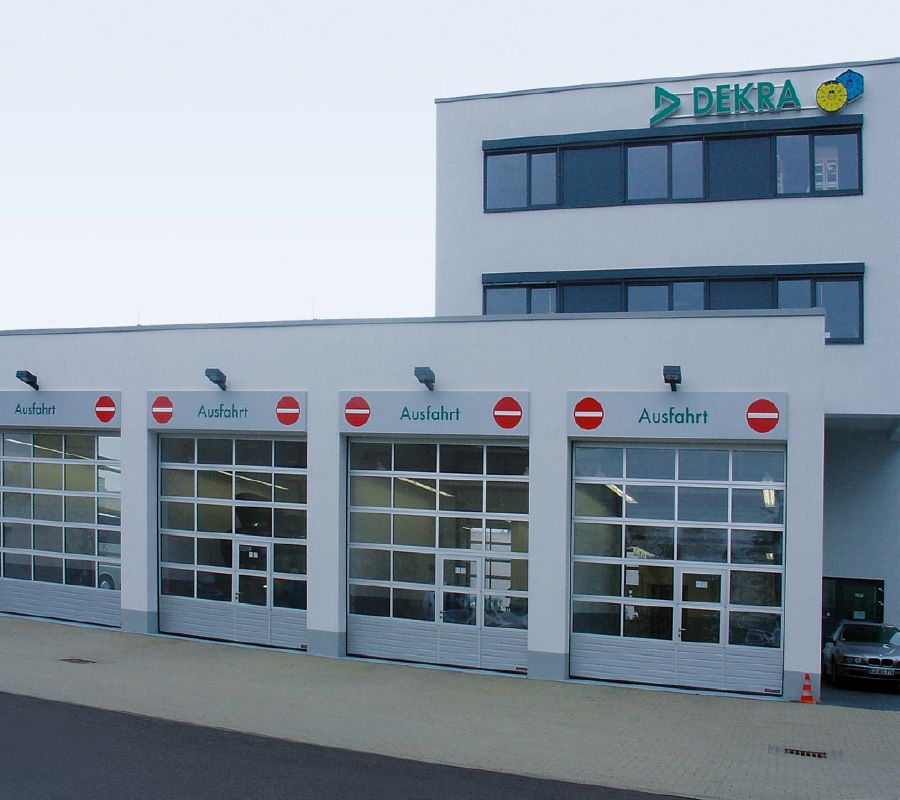

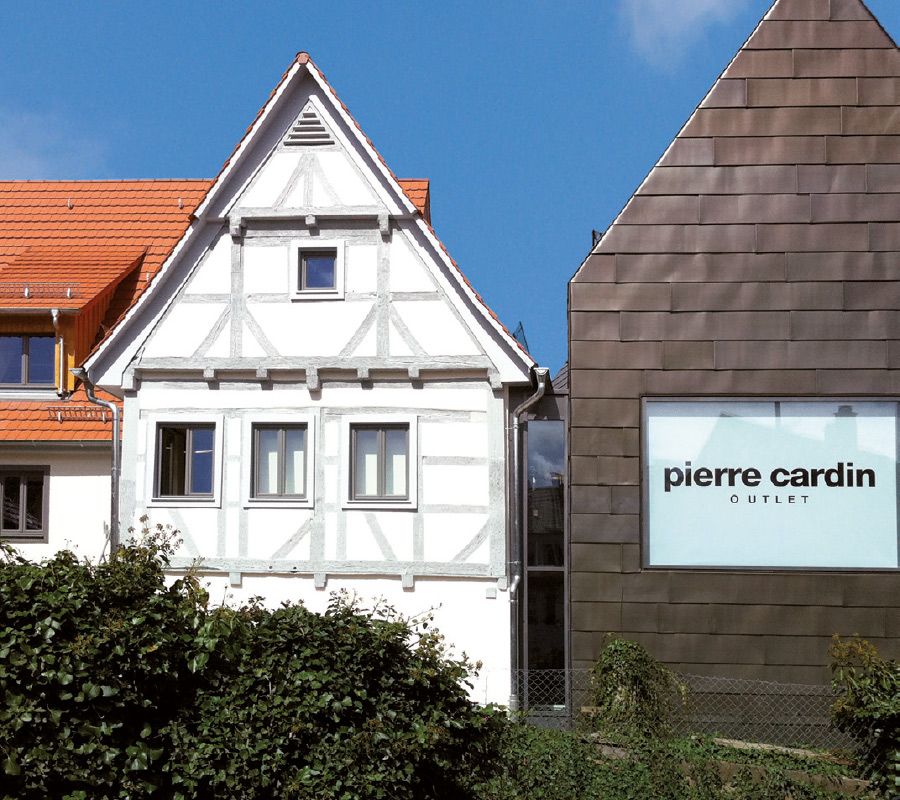

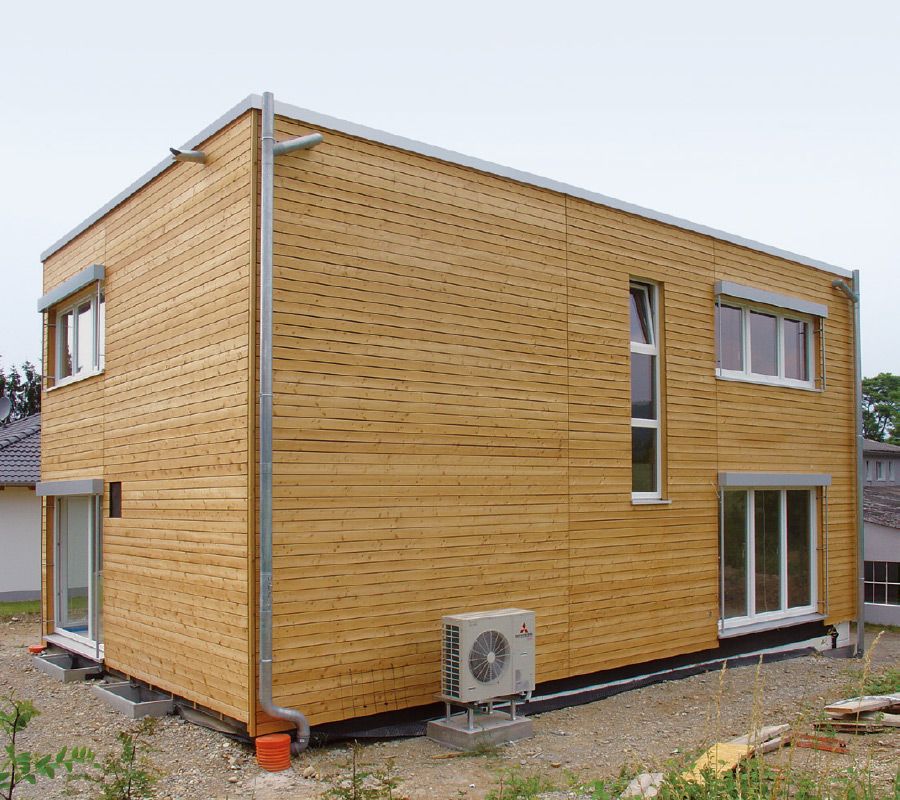

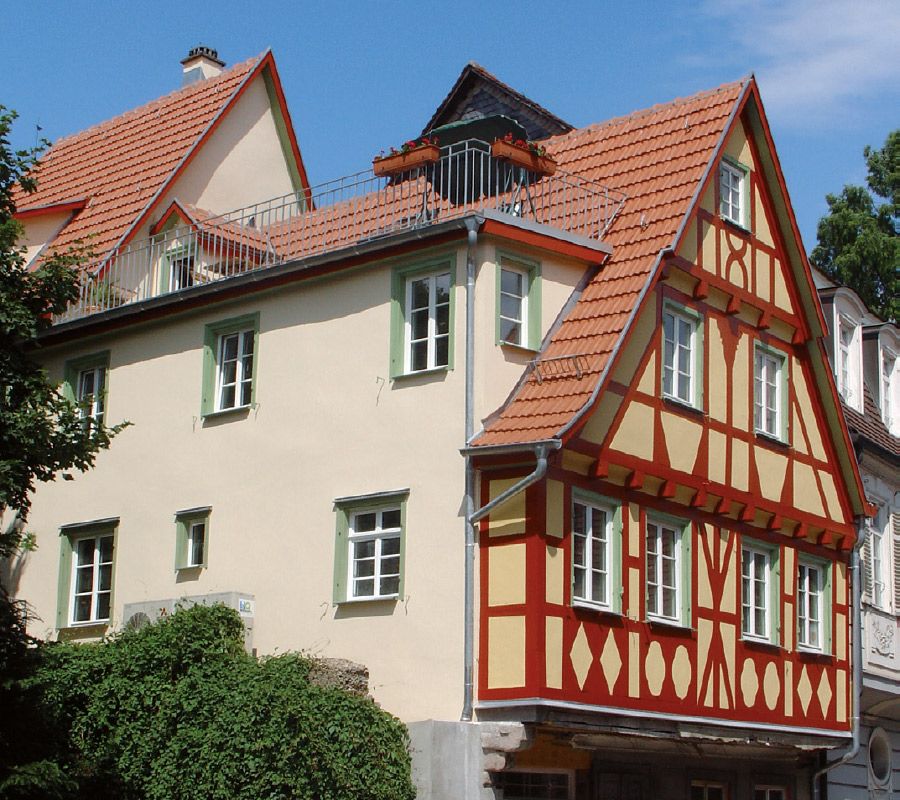

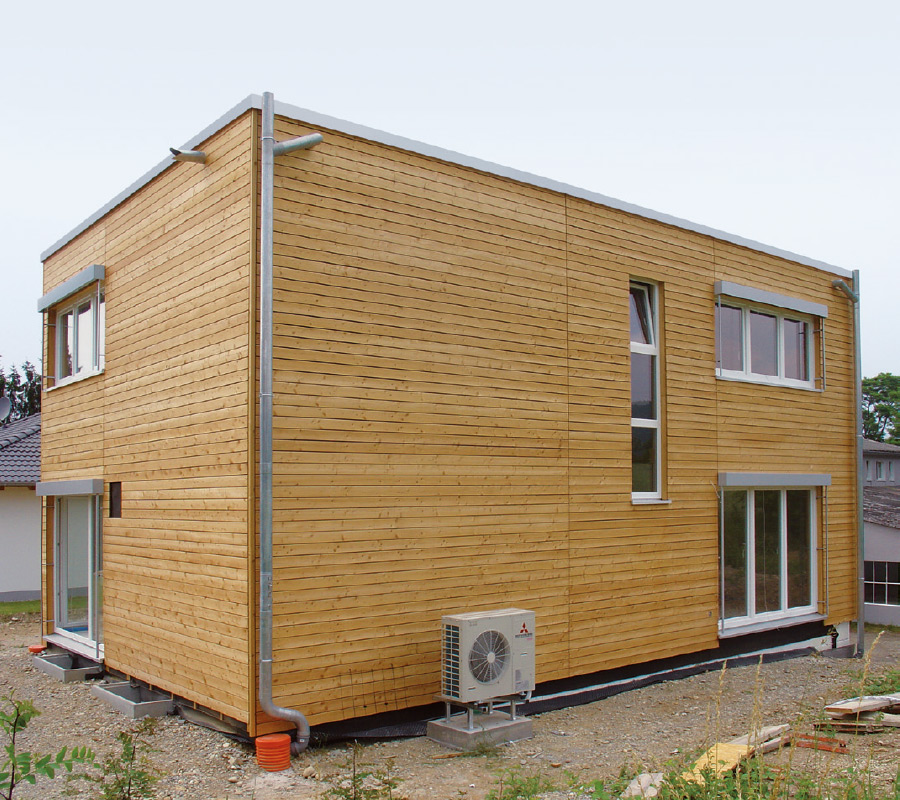

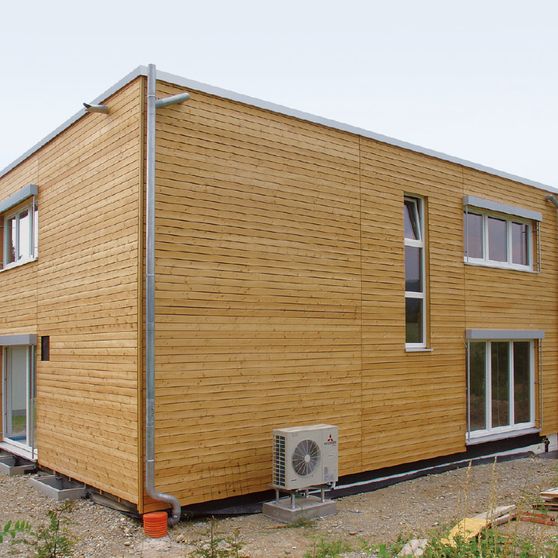

Referenzobjekte

Sie haben Fragen zu unserem H2Q System? Kontaktieren Sie uns. Wir beraten Sie gern persönlich.
